原理：

炉排上的煤在炉膛内燃烧，烟气上升通过烟气通道，向下从排烟口排出。空气从进气口进入外层空气通道，向下进入内层空气通道，向上从热风出口排出。空气和烟气通过炉壁进行间接换热，可得到无污染的热空气。

特点：

该炉集燃烧与换热为一体，以炉体高温部位进行换热的最新间接加热技术，烟和空气各行其道，加热绝对无污染，热效率高达60%-一75%，升温快，体积小，安装方便，使用可靠，且价格低（与一吨锅炉相比，该加热系统只相当于锅炉加热系统价格的一半）。

采取了耐高温措施，从而使其寿命比列管式热风炉大大延长，并采用了烟气纵向冲刷散热片和负压式排烟方式，换热部位不积灰尘，无需清理，热性能稳定。可采用各种煤或柴作燃料，并配有二次进风装置，燃烧完全。该炉的各项技术经济指标均到达国内领先水平。

适用范围：

该炉为通用性热风装置，与各种物料的干燥设备配套使用。广泛应用于粮食、种子、饲料、果品、脱水蔬菜、香菇、木耳、银耳、茶叶、烟叶等农产品、食品、医药品、化工原料、轻重工业产品的加热除湿。

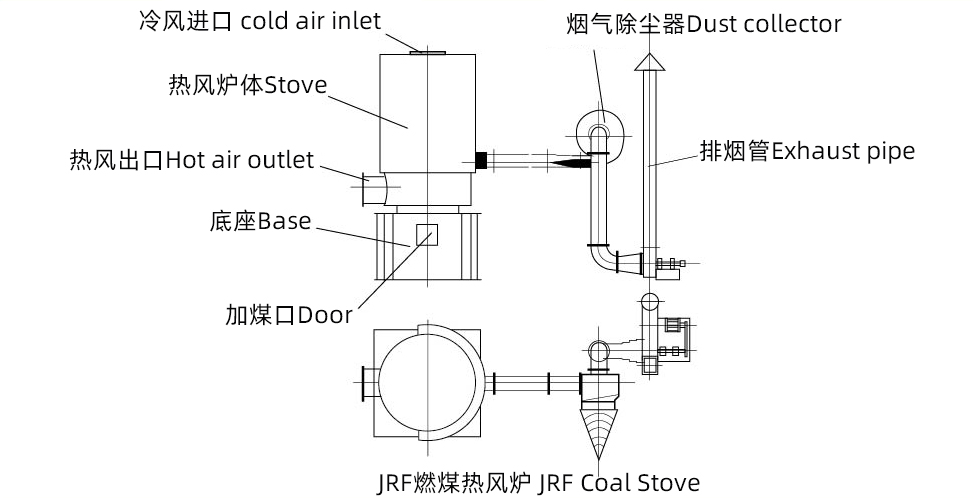

结构图：

技术参数：
